Questão 3134591 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3134591

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

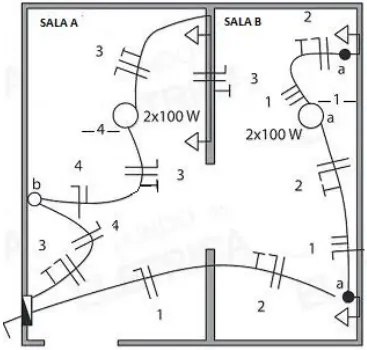

Analise o diagrama da Figura 4 abaixo:

Figura 4

Qual é o adequado dimensionamento dos circuitos?

Alternativa A:
Circuito 1: 4 condutores, fase, neutro e 2 terras, todos com seção transversal mínima de 2,5 mm².
Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm².
Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm².
Alternativa B:
Circuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm² .
Circuito 2: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Alternativa C:
Circuito 1: 4 condutores, 2 fases, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm² .
Circuito 4: 3 condutores, terra, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
Alternativa D:
Circuito 1: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm² .
Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm² .
Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm² .
Alternativa E:
Circuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm² .
Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² .
Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
