Questão
ID 3134546Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Federal da 6ª Região

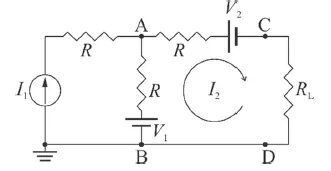

No circuito a seguir, os valores das fontes de corrente e tensão são I1 = 10 mA, V1 = 3 V e V2 = 1 V; os resistores possuem os valores R = 1 kΩ e RL = 2 kΩ.
Considerando que, nesse circuito, todos os componentes são ideais, julgue os itens que se seguem.
A equação V1 + R ( I2+I1 ) - RI2 + V2 - RLI2 = 0 reflete a aplicação correta da Lei de Kirchhoff das malhas para o circuito e permite determinar a corrente I2, que percorre o resistor RL.
