Questão
ID 3134502Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

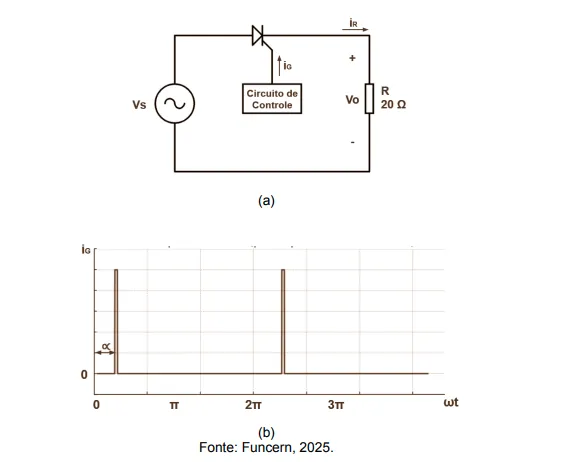

Na figura (a) a seguir, é mostrado o circuito de um retificador controlado. Em (b), é representado o sinal no gate do tiristor, gerado pelo circuito de controle e sincronizado com o sinal da fonte de tensão senoidal (Vs).
Considerar: π =
Admita que todos os dispositivos são ideais e que as correntes 𝑖 e são suficientemente adequadas para, \(i_G\) e \(i_R\) respectivamente, acionar o tiristor e mantê-lo em zona de condução em cada semiciclo positivo do sinal de entrada. O valor da tensão eficaz, no sinal fornecido pela fonte (Vs), é igual a 220 V. Considerando que o ângulo de disparo α do sinal de controle do tiristor é igual a 30°, o valor da tensão média entre os terminais do resistor (Vo) é, aproximadamente:
