Questão
ID 3134488Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

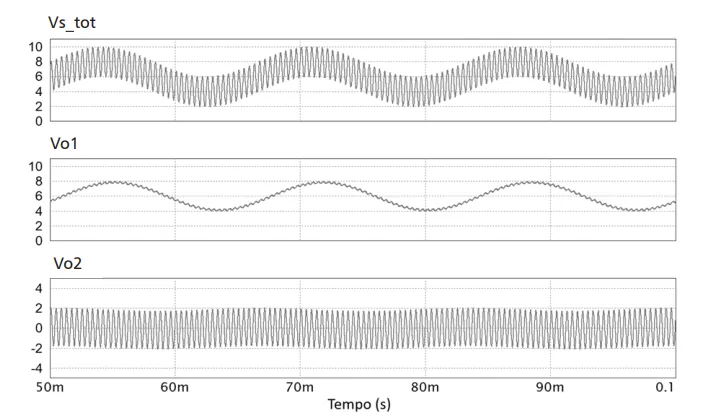

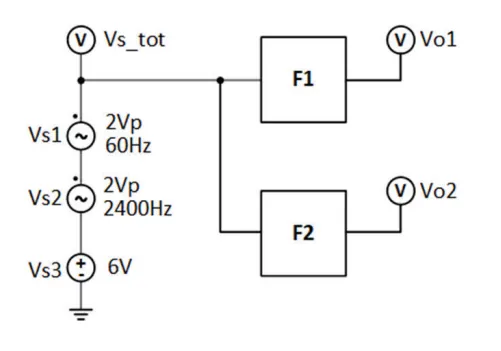

No circuito representado a seguir, duas fontes de tensão senoidais Vs1 e Vs2 e uma fonte c.c. Vs3 foram associadas. A tensão total Vs_tot foi aplicada a dois filtros passivos de primeira ordem, F1 e F2, e os resultados obtidos em regime permanente nas saídas Vo1 e Vo2 dos filtros estão indicados no gráfico abaixo.
Os filtros F1 e F2 são, respectivamente, do tipo:
