Questão 3134474 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3134474

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

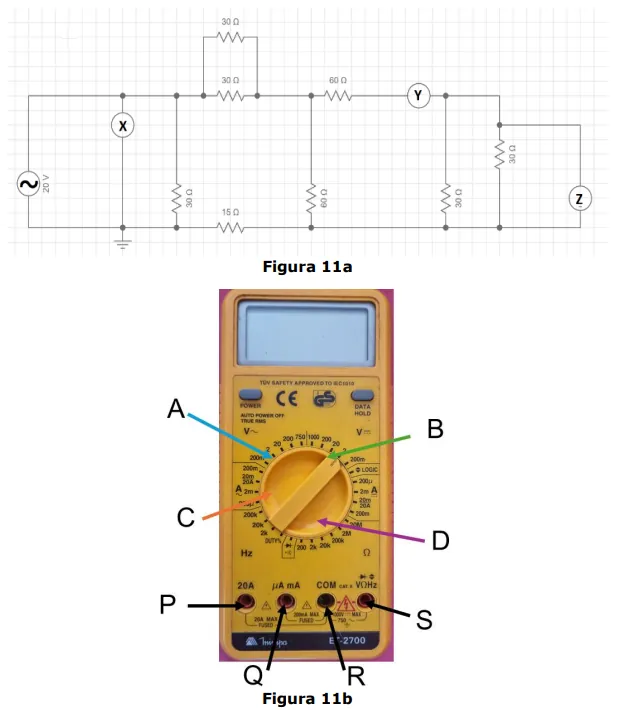

Considerando que a Figura 11a exibe um circuito em que, nas posições X, Y e Z, serão colocados três multímetros iguais aos exibidos na Figura 11b, analise as figuras abaixo:

Assinale a alternativa que apresenta as configurações adequadas para realização das medidas.

Alternativa A:
X: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Alternativa B:
X: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Alternativa C:
X: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Alternativa D:
X: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Alternativa E:
X: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
