Questão 3134414

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3134414

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Santa Rosa

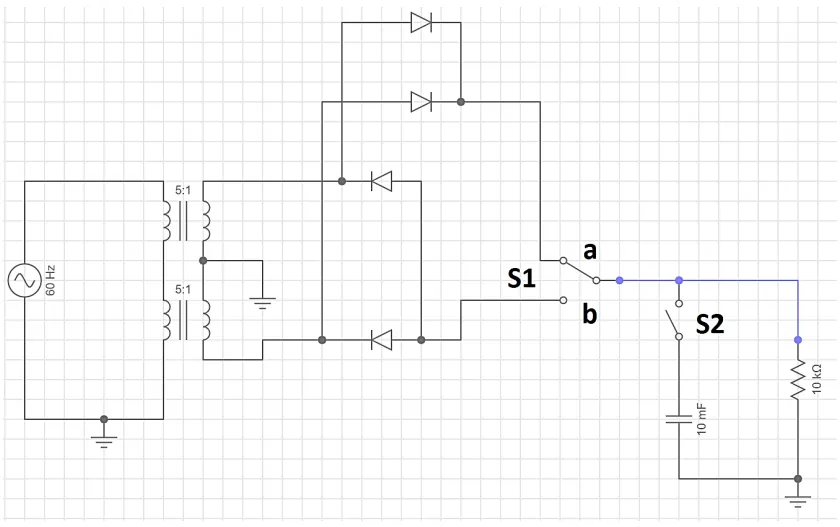

Analise o funcionamento do circuito da figura abaixo e assinale a alternativa correta.

Alternativa A:
Com a chave S1 na posição “a” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de -10 V.
Alternativa B:
Com a chave S1 na posição “b” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda pulsante (retificação de onda completa) de +10 V.
Alternativa C:
Com a chave S1 na posição “b” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.
Alternativa D:
Com a chave S1 na posição “a” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.
Alternativa E:
A posição da chave S1 e a condição aberta ou fechada da chave S2, não alteram a tensão na carga (resistor de 10 kOhms), que será sempre uma forma de onda constante de +20 V.
