Questão
ID 3134387Disciplina: Engenharia Mecatrônica
Assunto: Minimização de Funções Lógicas
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Santa Rosa

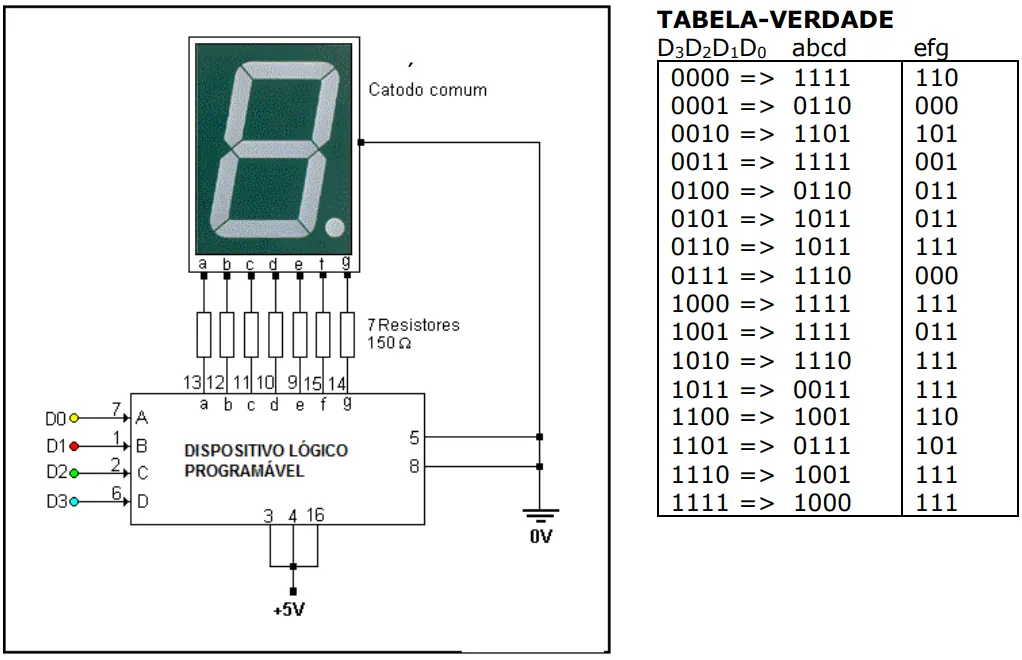

A figura abaixo exibe um circuito de acionamento de display led de 7 segmentos, no qual um PLD foi programado, conforme a tabela-verdade ao seu lado:

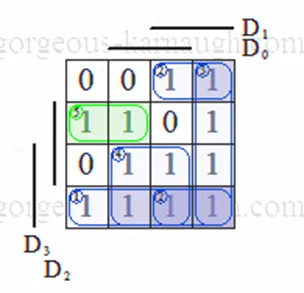

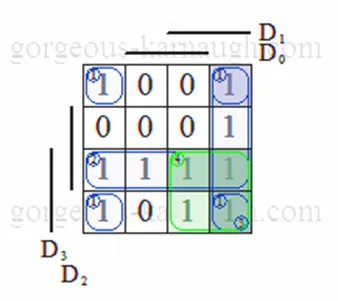

Assinale qual mapa de Karneaugh corresponde a saída “g” do Dispositivo Lógico Programável:
