Questão
ID 3134321Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Controladores (Proporcional, PI e PID)
Ano: 2025 Banca: Instituto Seletiva Órgão: Câmara Municipal de Angra dos Reis
O controlador Proporcional-Integral-Derivativo (PID) trata-se de um circuito amplamente utilizado em sistemas de instrumentação e controle. Sua implementação analógica pode ser facilmente obtida agregando de forma individualizada as ações P, I e D, através de um circuito baseado em amplificador operacional.

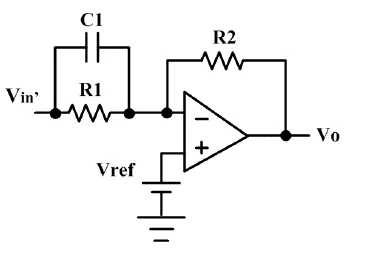

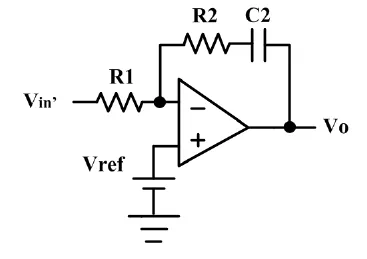

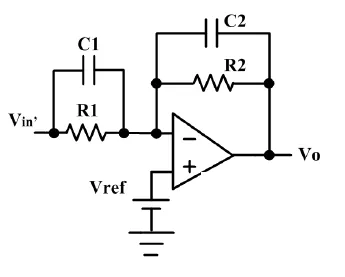

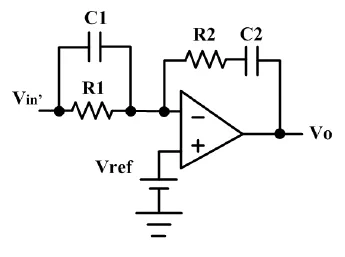

Dentre os diagramas de circuito baseados em amplificadores operacionais apresentados a seguir, assinale a alternativa que representa a implementação analógica correta de um circuito PID completo:
