Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2025 Banca: Instituto Seletiva Órgão: Câmara Municipal de Angra dos Reis

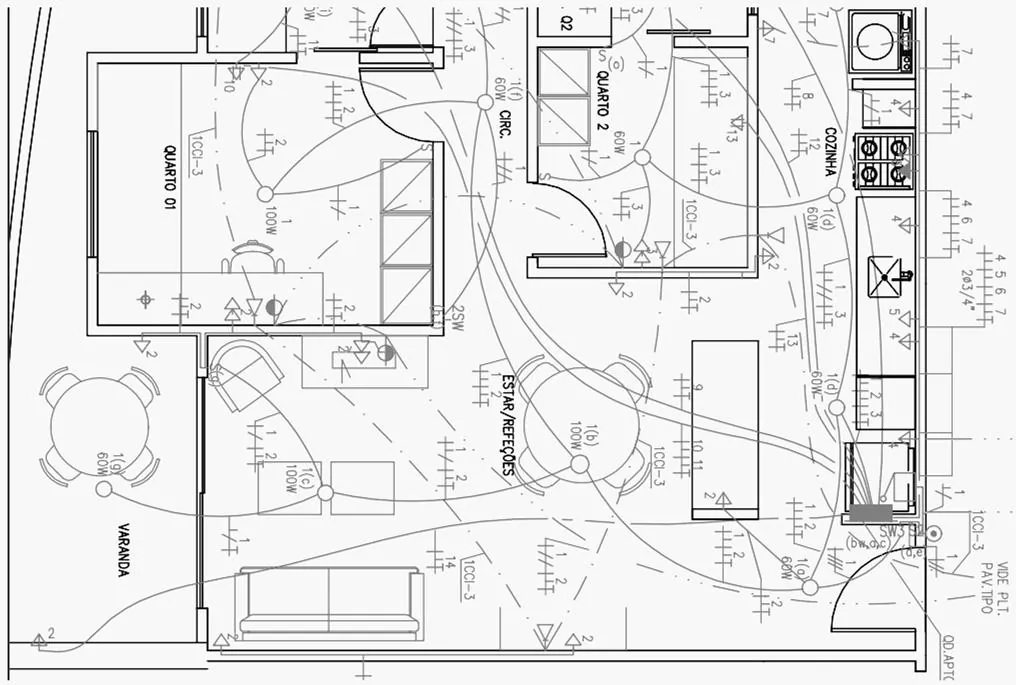

A interpretação correta de plantas e projetos elétricos é uma habilidade fundamental para o eletrotécnico. Analise o trecho do projeto elétrico de baixa tensão apresentado abaixo, que detalha as áreas de cozinha, estar/refeições e Quarto 01:

Com base nas informações contidas no projeto acima, assinale a alternativa correta.

Alternativa A:
Há pontos de saída para telefone/dados nos ambientes de QUARTO, ESTAR/REFEIÇÕES e COZINHA.
Alternativa B:
Todas as tomadas representadas no ambiente “COZINHA” são tomadas de uso geral (TUG).
Alternativa C:
A tomada de uso específico (TUE) representada na parede da COZINHA é alimentada pelo circuito C-7 e a fiação que a atende possui bitola de 2,5mm² (identificada pelo traço no condutor).
Alternativa D:
Os interruptores que acionam os pontos de luz no QUARTO 01 e em ESTAR/REFEIÇÕES são todos do tipo interruptor simples (SW).
