Questão
ID 3134303Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2025 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

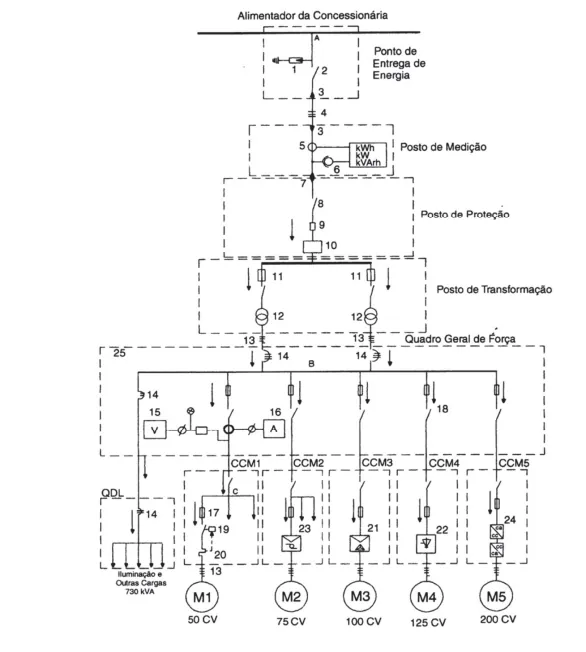

A figura a seguir apresenta o diagrama unifilar de uma instalação elétrica industrial:
Cada elemento neste diagrama está identificado com um número. Considere a lista de equipamentos:
I. transformador de potência;
II. transformador de potencial;
III. cabo de energia isolado classe 15 kV;
IV. disjuntor de baixa tensão.
Estes equipamentos estão identificados na figura, respectivamente, pelos números:
