Questão
ID 3134112Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Considerar estes valores quando necessário:
√2 = 1,41
√3 = 1,73
𝑠𝑒𝑛(30°) = 1/2
𝑠𝑒𝑛(45°) = √2/2
𝑠𝑒𝑛(60°) = √3/2
𝜋 = 3,14
𝑐𝑜𝑠(30°) = √3/2
𝑐𝑜𝑠(45°) = √2/2
𝑐𝑜𝑠(60°) = 1/2

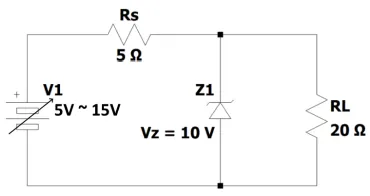

O diodo zener é um componente discreto comumente utilizado como um regulador de tensão CC (corrente contínua) simples. A figura a seguir apresenta um circuito simplificado que utiliza um diodo zener “Z1”, cujo Vz = 10 V, em paralelo com o resistor “RL”. O circuito é alimentado por uma fonte de tensão CC variável “V1”, cujos valores possíveis estão compreendidos entre 5 V e 15 V.
Fonte: FUNCERN, 2025.
Com a variação da fonte, as potências mínima e máxima dissipadas no resistor RL serão, respectivamente,
