Questão
ID 3134101Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Considerar estes valores quando necessário:
√2 = 1,41
√3 = 1,73
𝑠𝑒𝑛(30°) = 1/2
𝑠𝑒𝑛(45°) = √2/2
𝑠𝑒𝑛(60°) = √3/2
𝜋 = 3,14
𝑐𝑜𝑠(30°) = √3/2
𝑐𝑜𝑠(45°) = √2/2
𝑐𝑜𝑠(60°) = 1/2

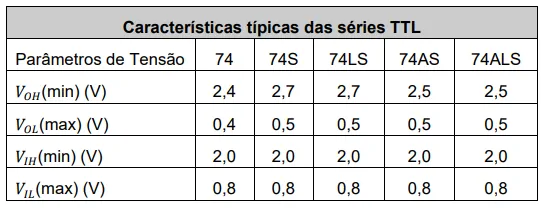

A tabela a seguir apresenta as características típicas das séries TTL (Transistor - Transistor Logic).
Fonte: FUNCERN, 2025.
Quando um componente 74ALS está acionando uma entrada de um 74S, as margens de ruído são
