Questão 3134095

Um circuito elétrico bifásico alimenta uma carga de 4,0 kW, com fator de potência 0,8. Esse circuito compartilha o eletroduto pelo qual passa com mais outros dois circuitos.

Abaixo são apresentadas as tabelas 1 e 2 necessárias para o dimensionamento desse circuito.

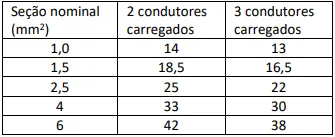

Tabela 1: Capacidade de condução de corrente (A)

Tabela 2: Fatores de correção aplicáveis a condutores agrupados

O padrão dos níveis de tensão da instalação é 220/127 V, e a temperatura ambiente é de 30 ^oC.

A seção desse circuito pelo critério de capacidade de condução de corrente é:
