Questão
ID 3134073Disciplina: Engenharia de Telecomunicações
Assunto: Acionadores
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.
Um dispositivo digital apresenta as seguintes características de saída:
• Tensão de saída em nível lógico baixo: VOL = 0V
• Tensão de saída em nível lógico alto: VOH = +5V
• Capacidade de corrente de saída em nível lógico baixo: IOL = 10mA
• Capacidade de corrente de saída em nível lógico alto IOH: = -10mA

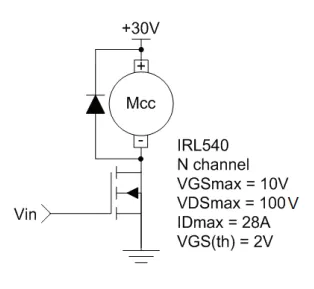

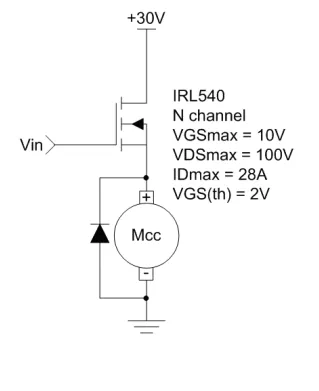

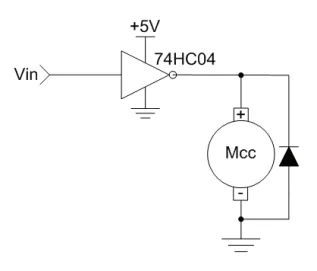

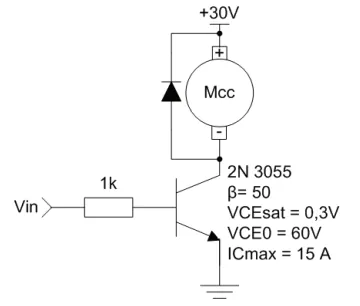

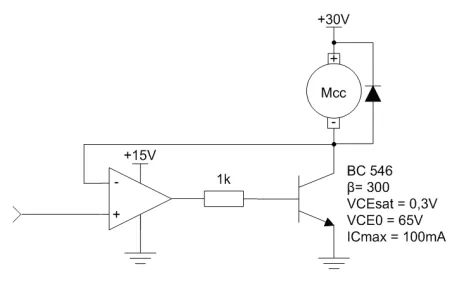

Esse dispositivo digital deve acionar um motor de corrente contínua (MCC) de tensão e potência nominais 30Vcc/100W, em uma única direção. Para que isso aconteça, o circuito mais adequado é:
