Questão
ID 3134071Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

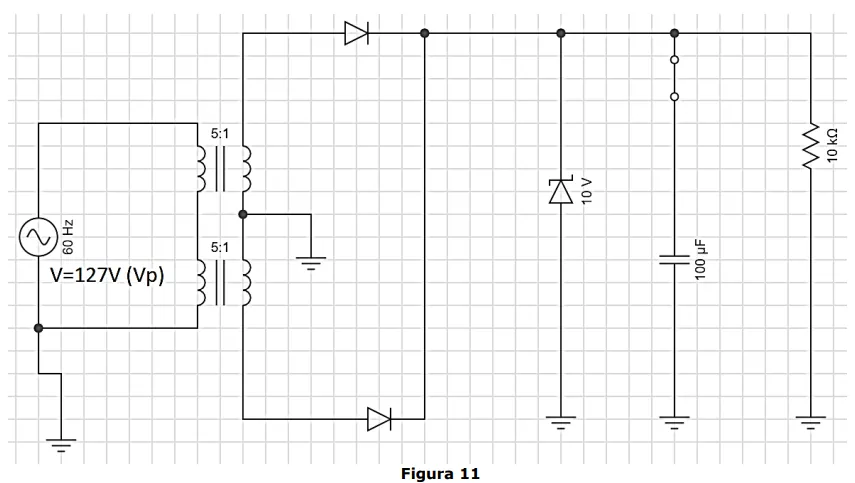

Analise o circuito apresentado na Figura 11 a seguir:
Com base nas informações apresentadas, analise as assertivas a seguir:
I. O circuito é de um retificador de meia onda.
II. O diodo zener mantém uma tensão constante (Vz = 10 V) na carga R = 10 quilo-ohms de 10 V.
III. A tensão na carga de 10 quilo-ohms é do tipo contínua pulsante.
IV. O capacitor em paralelo com a carga de 10 quilo-ohms realiza filtragem e redução do ripple,
estabilizando a tensão na carga, que permanecerá constante e contínua.
Quais estão corretas?
