Questão
ID 3134061Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

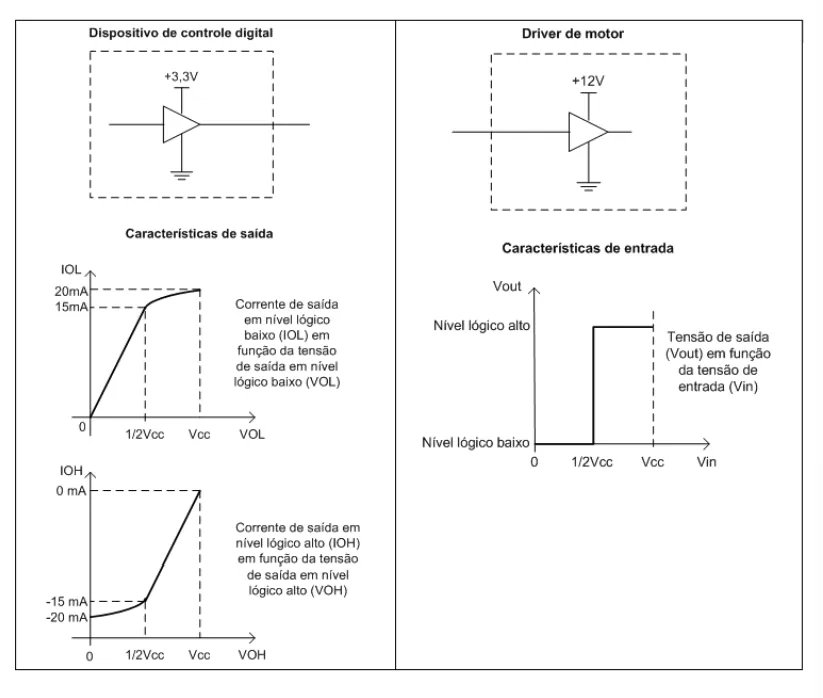

Um circuito de interface deve adequar os níveis lógicos da saída de um dispositivo de controle digital à entrada de um driver de motor. As características de saída e entrada destes dispositivos estão mostradas nos gráficos abaixo.

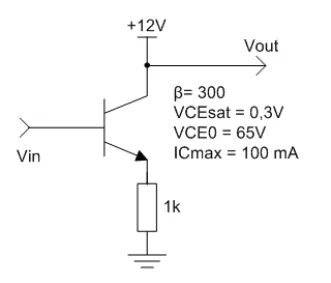

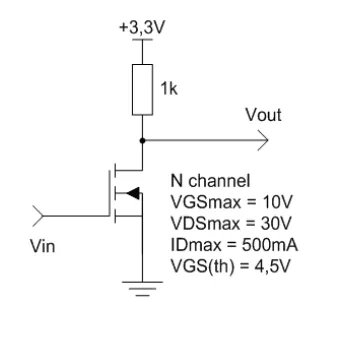

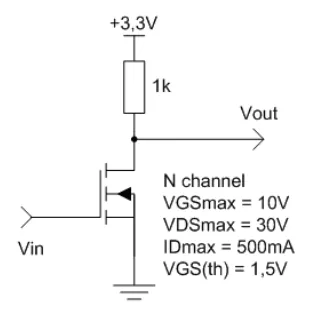

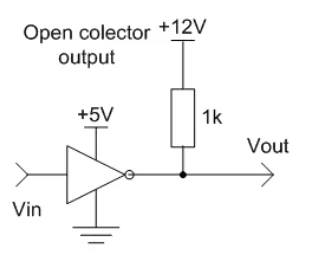

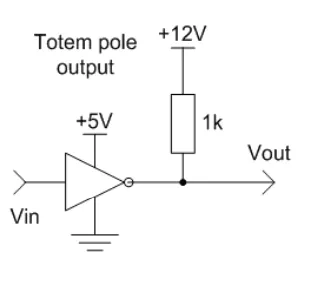

Dentre as alternativas a seguir, o circuito mais adequado para fazer a interface entre o dispositivo de controle digital e o driver de motor é:
