Questão
ID 3134047Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2025 Banca: IGEDUC - Instituto de Apoio à Gestão e Educação Órgão: Prefeitura Municipal de Calumbi

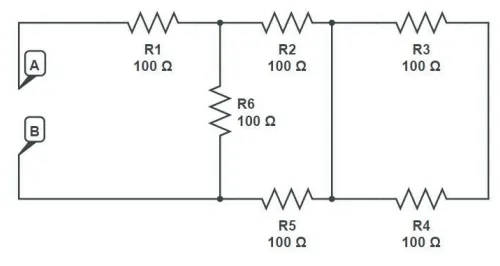

Durante análise de um circuito montado apenas com resistores associados em série e paralelo, foi apresentado o seguinte esquema:
Considerando a medição com um ohmímetro nos pontos "A" e "B", qual será o valor lido pelo instrumento?
