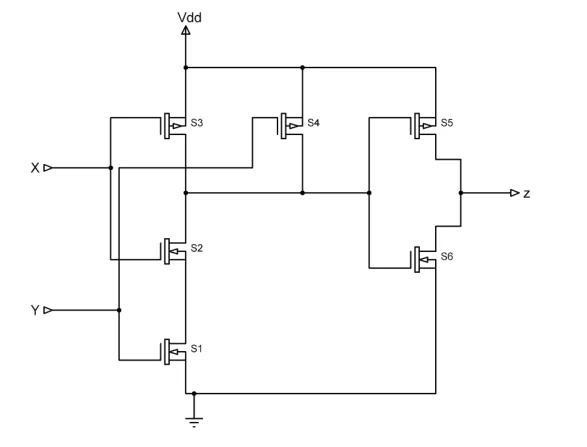

O circuito a seguir, construído com chaves elétricas controladas do tipo nMOS e pMOS, corresponde ao funcionamento de uma porta lógica.
Fonte: FUNCERN, 2025.
Considerando que a tensão de alimentação Vdd é suficiente para alimentar todo o circuito e que as entradas X e Y são alimentadas com tensões acima da tensão limiar, a porta lógica representada na figura é
