Questão
ID 3133975Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas de Corrente Contínua
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Ministério Público da União

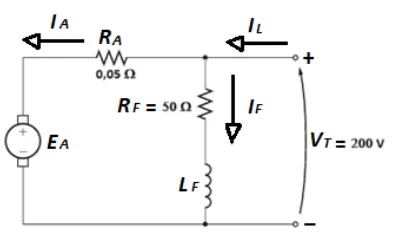

A figura abaixo apresenta o circuito equivalente de um motor CC em derivação alimentado em 200 V e com uma rotação a vazio de 1000 rpm. Os enrolamentos de compensação têm uma resistência de armadura de 0,05 Ω, e o circuito de campo tem uma resistência total de 50 Ω, produzindo uma velocidade a vazio de 1000 rpm.
A velocidade desse motor quando a corrente de entrada (IL) é 50 A é:
