Analise o circuito da Figura 17 abaixo, considerando o que segue:
- O circuito encontra-se inicialmente inativo.
- As chaves S1 e S2 presentes no circuito encontram-se inicialmente abertas.
- Considere as tensões e cargas adequadamente dimensionadas.

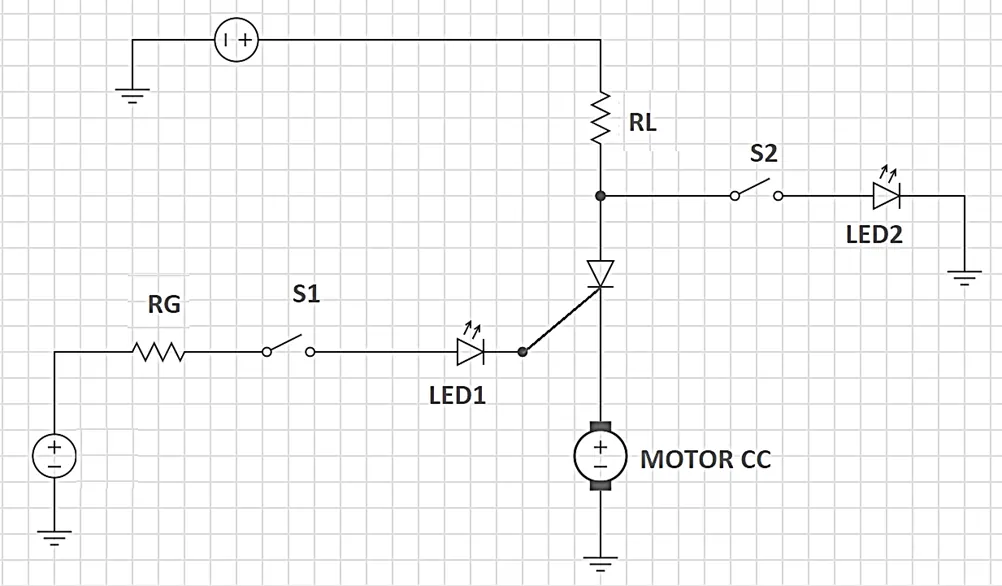

Figura 17
Com base nas informações apresentadas, analise as assertivas a seguir:
I. Independentemente das situações das chaves S1 e S2, o motor CC não irá funcionar.
II. Enquanto as chaves S1 e S2 permanecerem na situação inicial, o motor CC não irá funcionar.
III. Ao fechar a chave S1, o LED1 acenderá e o motor CC entrará em funcionamento.
IV. Após o fechamento da chave S1, o fechamento da chave S2 somente acenderá o LED2, não interferindo em nada no funcionamento do motor CC.
V. Na situação da chave S1 fechada e chave S2 aberta, a chave S1 poderá ser aberta, pois o motor CC continuará funcionando, no entanto, o LED1 irá apagar.
Quais estão corretas?
