Questão
ID 3133960Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2025 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual Paulista

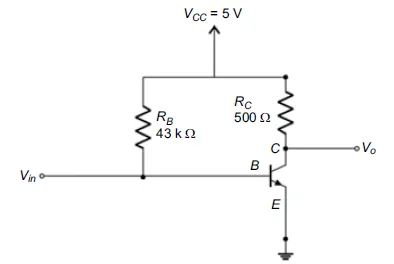

O circuito de polarização de um transistor bipolar, usado num projeto de eletrônica, é mostrado na figura a seguir.
Para esse modelo de transistor, VBE = 0,7 V e o ganho de corrente é \(\beta\) = 70. Sendo assim, nessa configuração, o valor da tensão VBC é
