Questão
ID 3133949Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2025 Banca: UFCG - Universidade Federal de Campina Grande Órgão: Universidade Federal de Campina Grande

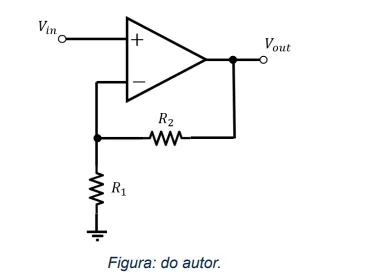

No contexto da eletrônica industrial, amplificadores operacionais são amplamente utilizados para processar sinais em diversos sistemas. Considere um circuito amplificador operacional na configuração apresentada na imagem abaixo. Com uma resistência R1=470 Ω, uma resistência R2=4,7 kΩ, e uma tensão de entrada Vin=10 V.
Assinale a alternativa CORRETA que representa a relação entre a tensão de saída (Vout) e a tensão de entrada (Vin) do circuito, também conhecida como ganho do circuito
