Questão
ID 3133941Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Tangará da Serra

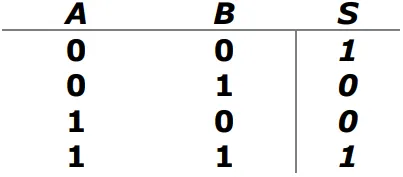

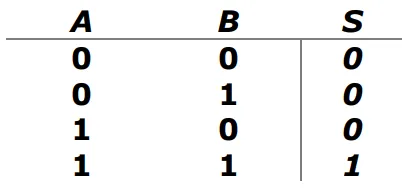

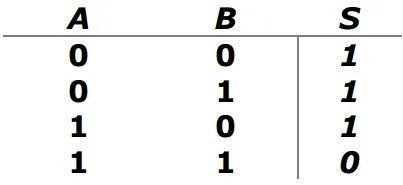

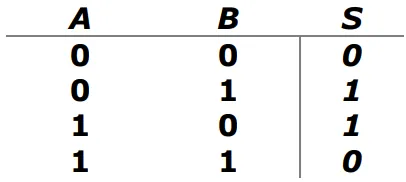

Assinale a alternativa que corresponde à tabela-verdade do circuito digital apresentado na Figura 1 abaixo.

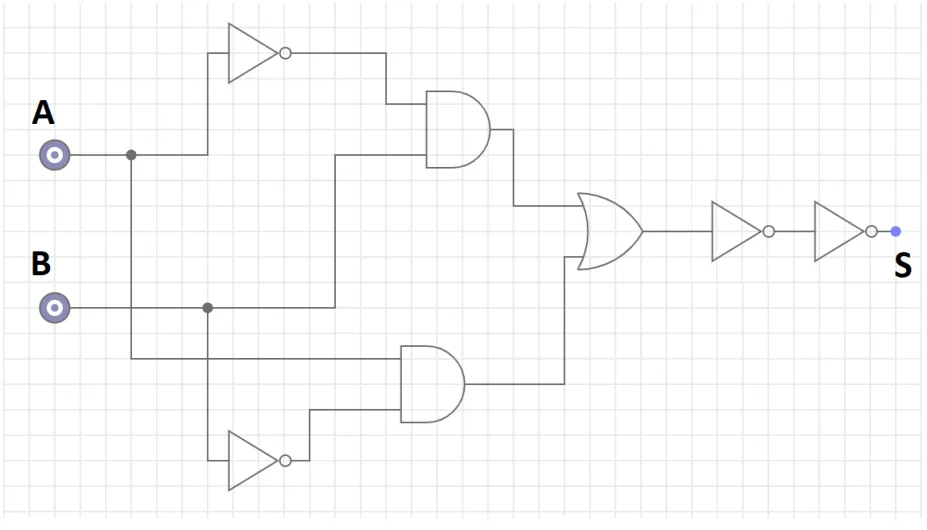

Figura 1
