Questão
ID 3133938Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Federal da 6ª Região

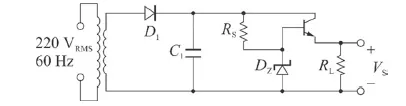

A topologia e os componentes do circuito a seguir foram escolhidos de forma que ele apresente o funcionamento correto, inclusive em termos de polarização, de uma fonte de alimentação regulada típica. No circuito, D1 é um diodo retificador, C1 = 1.000 μF é um capacitor eletrolítico com polaridade corretamente aplicada, DZ é um diodo Zener com tensão nominal de 12 V, RS = 200 Ω, RL = 100 Ω e o hFE do transistor é igual a 100. A tensão nominal de entrada do transformador é de 220 VRMS, e a razão de redução de tensão do primário para o secundário é de 18:1.
A partir das informações precedentes, julgue o item a seguir.
A tensão de saída, VS, sobre o resistor de carta RL, é inferior a 12 V.
