Questão 3133920

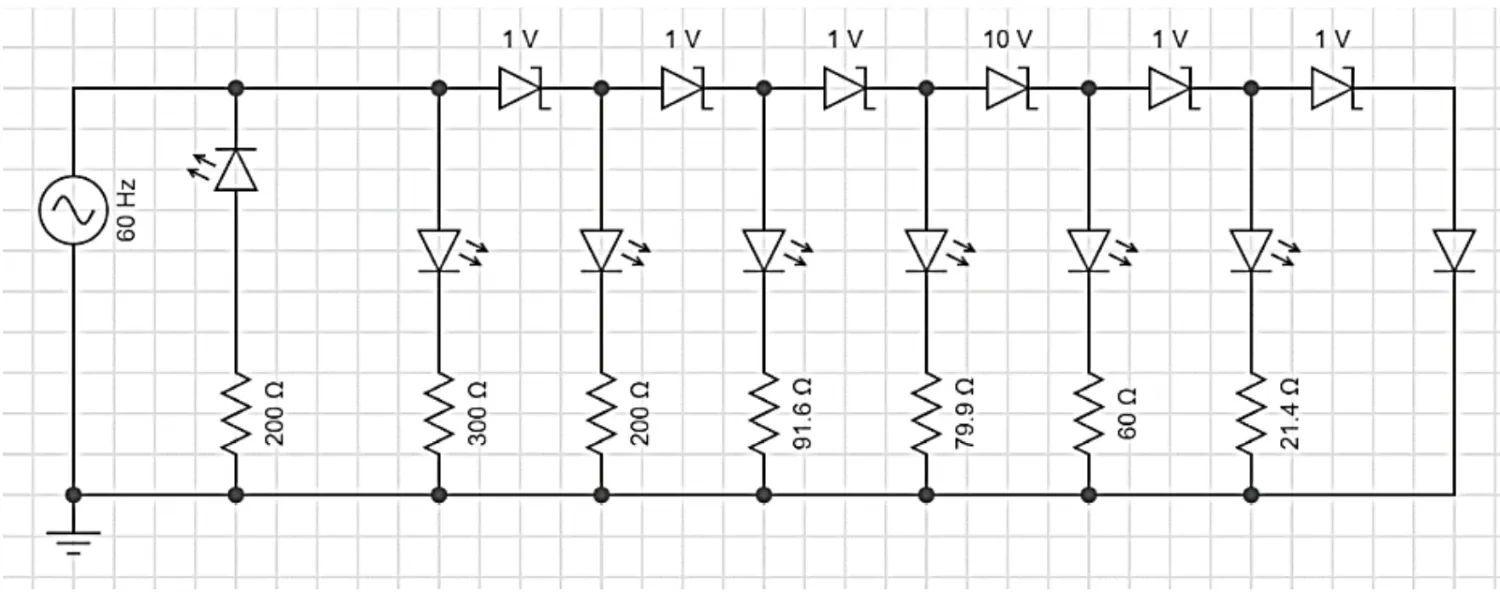

No ciclo positivo da fonte senoidal, o primeiro LED está apagado e não conduzindo, devido à polarização reversa, e os diodos Zener em série e os LEDs em paralelo estão todos em polarização direta, conduzindo simultaneamente e acendendo todos de uma só vez. No ciclo negativo, os LEDs se apagam e o primeiro LED agora está em polarização direta e acende.

No ciclo positivo da fonte senoidal, o primeiro LED está apagado e não conduzindo, devido à polarização reversa, e os diodos Zener em série e os LEDs em paralelo estão todos em polarização direta, conduzindo progressivamente um por vez, da direita para a esquerda, até o pico máximo de tensão positiva da fonte. Após o pico máximo, todos os diodos Zener entram em polarização reversa de Zener, e os LEDs se apagam simultaneamente, todos de uma só vez. No ciclo negativo, os LEDs se apagam e o primeiro LED agora está em polarização direta e acende.

No ciclo positivo da fonte senoidal, o primeiro LED está apagado e não conduzindo, devido à polarização reversa, e os diodos Zener em série e os LEDs em paralelo estão todos em polarização direta, mas não estão conduzindo devido ao bloqueio de tensão formado pela soma das tensões de Zener dos diodos em série. Como resultado, no ciclo positivo nenhum diodo acende. No ciclo negativo, os LEDs permanecem apagados e o primeiro LED agora está em polarização direta e acende.

No ciclo positivo da fonte senoidal, o primeiro LED está apagado e não conduzindo, devido à polarização reversa, e os diodos Zener em série e os LEDs em paralelo estão todos em polarização direta, conduzindo progressivamente um por vez, da esquerda para a direita, até o pico máximo de tensão positiva da fonte. Após o pico máximo, todos os LEDs vão apagando progressivamente, um por vez, da direita para a esquerda, na medida em que a tensão da fonte chega a zero. No ciclo negativo, os LEDs se apagam e o primeiro LED agora está em polarização direta e acende.
