Questão
ID 3133918Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

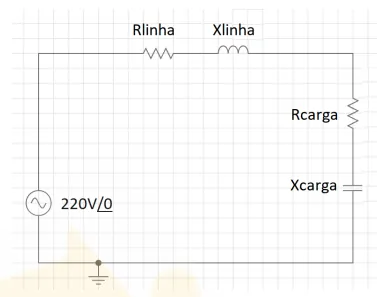

Analise a figura abaixo:
A figura acima apresenta uma carga ligada a uma fonte de tensão por meio de uma linha de transmissão, onde:
𝑅𝑙𝑖𝑛ℎ𝑎 = 20√2 Ω ; 𝑋𝑙𝑖𝑛ℎ𝑎 = 𝑗75√2 Ω
𝑅𝑐𝑎𝑟𝑔𝑎 = 30√2 Ω ; 𝑋𝑐𝑎𝑟𝑔𝑎 = −𝑗25√2 Ω
Diante do exposto, determine a corrente total circulante.
