Questão
ID 3133911Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

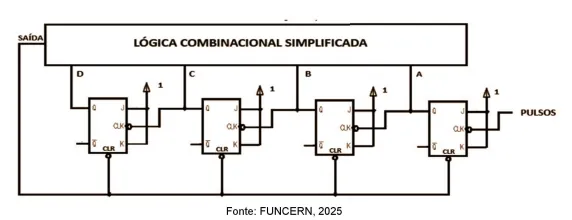

O circuito representado abaixo corresponde a um contador de pulsos binário assíncrono configurado para operar como contador módulo 10 (contagem de O a 9). As saídas dos flip-flops são denominadas como DCBA, sendo D o bit mais significativo e A o bit menos significativo. Para garantir a operação módulo 10, utiliza-se um circuito lógico combinacional que tem sua saída conectada à entrada CLEAR (CLR) dos flip-flops, de forma que o contador é reiniciado no instante em que atinge o valor decimal 10.
A expressão lógica mínima para este circuito é
