Questão
ID 3133882Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Pneumáticos e Comandos Sequenciais
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
Em uma linha de produção de chapas metálicas, uma prensa pneumática foi projetada com avanço rápido seguido de prensagem. O cilindro pneumático de dupla ação C1 é responsável por deslocar rapidamente a ferramenta até a posição de contato com a peça. Quando o cilindro pneumático atinge o fim de curso FC2, a válvula V2 é atuada e comanda o cilindro C2, iniciando a prensagem. O retorno do ciclo é feito pelo avanço do cilindro C2, que, ao chegar em sua posição final, aciona outro sensor pneumático FC1, liberando o retorno do cilindro pneumático C1.

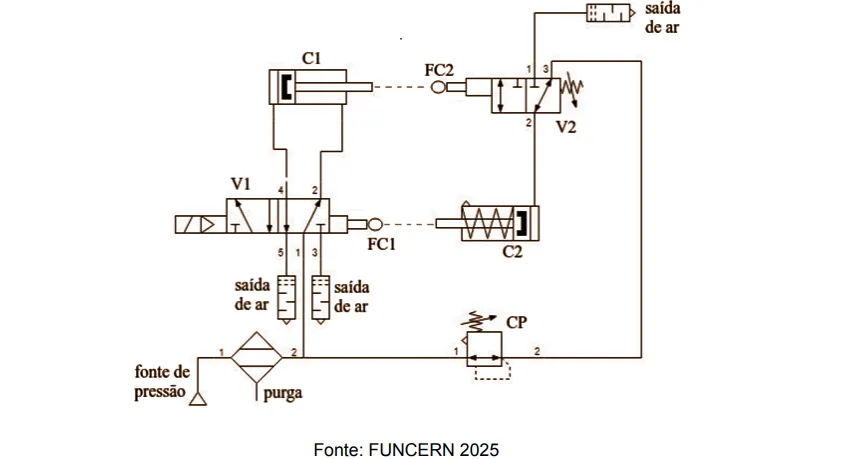

O diagrama a seguir apresenta a montagem simplificada deste sistema.
Onde:
● V1 é uma válvula pneumática com acionamento elétrico e desacionamento mecânico por uma chave fim de curso FC1.
● V2 é uma válvula pneumática com acionamento por uma chave fim de curso FC2 e retorno por mola.
● C1 e C2 são cilindros pneumáticos.
● CP é uma válvula reguladora de pressão e de vazão, que também permite controlar a velocidade do cilindro C2.
Considerando a situação exposta, a opção que representa corretamente o comportamento do sistema é:
