Questão
ID 3133879Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

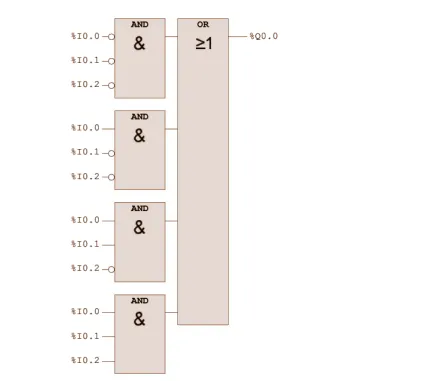

Na figura a seguir, é apresentado um diagrama baseado na linguagem FBD (Function Block Diagram) de um programa de aplicação em um Controlador Lógico Programável.
Fonte: Funcern, 2025.
Em linguagem LD (Ladder Diagram), o programa com função equivalente ao apresentado anteriormente corresponde a
