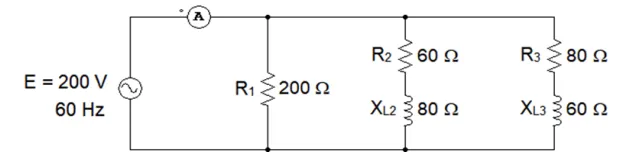

A figura a seguir apresenta um circuito alimentado por uma fonte de tensão senoidal, 200 V eficaz, 60 Hz, com todos os componentes ideais. Um amperímetro foi conectado à entrada do circuito para medir a corrente total. São conhecidos os valores das resistências, R1 = 200 Ω, R2 = 60 Ω e R3 = 80 Ω, e das reatâncias indutivas XL2 = 80 Ω e XL3 = 60 Ω.
FONTE: FUNCERN, 2025.
O valor eficaz da corrente elétrica do circuito, medida pelo amperímetro ideal, é, aproximadamente, igual a
