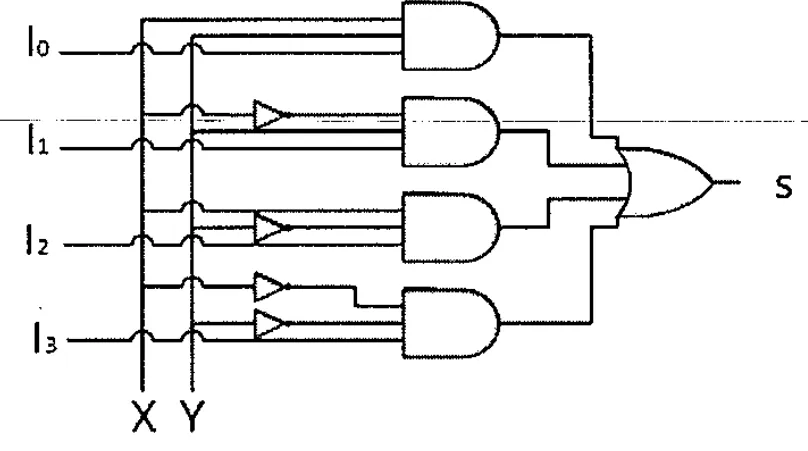

O circuito digital abaixo é um multiplexador com canais de informação l_o, I₁, I₂ e I₃, variáveis de seleção X e Y, e saída multiplexada S.

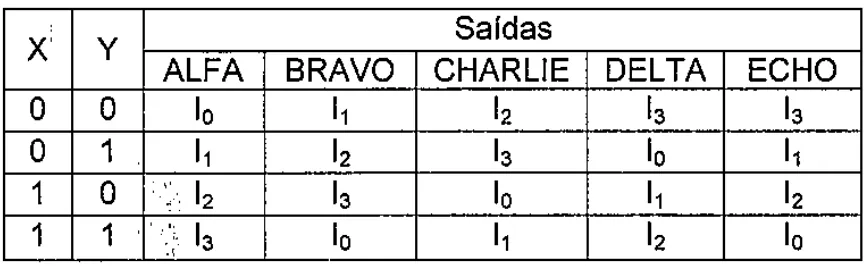

A seguir, vê-se uma tabela com os valores das variáveis X e Y e cinco possíveis saídas.

Qual a coluna da tabela que corresponde à saída S do circuito?
