Questão
ID 3133866Disciplina: Engenharia de Telecomunicações
Assunto: Casamento de Impedância
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

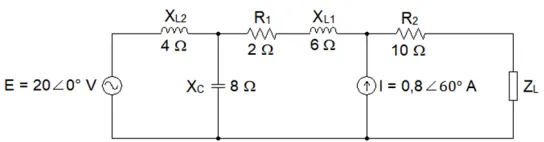

Considere o circuito mostrado na figura a seguir, que contém uma fonte de tensão E = 20∠0° V, uma fonte de corrente I = 0,8∠60° A, resistores R1 = 2 Ω e R2 = 10 Ω, indutores com reatâncias XL1 = 6 Ω e XL2 = 4 Ω, e um capacitor com reatância capacitiva XC = 8 Ω. A carga é representada por uma impedância complexa ZL .
FONTE: FUNCERN, 2025.
O valor da impedância complexa da carga ZL que deve ser conectada ao circuito para que haja máxima transferência de potência da fonte para a carga é igual a
