Questão
ID 3133840Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Superintendência de Obras Públicas do Ceará

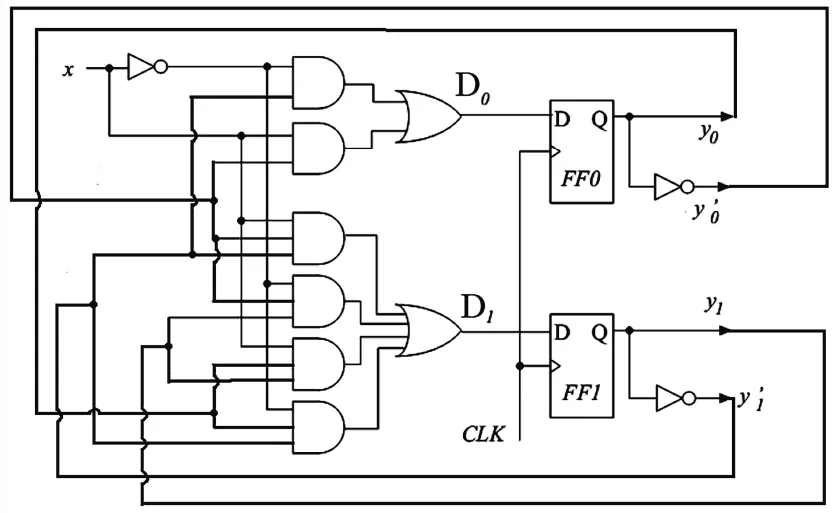

Considere o seguinte circuito sequencial formado por flip-flops do tipo D e diversas portas lógicas:
Figura 8 – Circuito Eletrônico Digital Sequencial
Considerando as condições iniciais das saídas dos flip-flops como nulas (y1 =0 e y0 =0), e a entrada X associada a um valor lógico constante igual a 1, após 5 pulsos de clock (CLK), o estado assumido pelas variáveis y1 y0 é dado por:
