Questão
ID 3133787Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

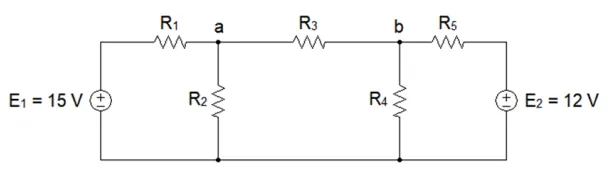

Uma rede resistiva alimentada por duas fontes de tensão contínua, de 15 V e de 12 V, é apresentada na figura a seguir, onde são conhecidas as resistências R1 = 3 Ω, R2 = 2 Ω, R3 = 4 Ω, R4 = 2 Ω e R5 = 2 Ω.
FONTE: FUNCERN, 2025.
Analisando o circuito desta rede resistiva, encontra-se a tensão entre os nós a e b igual a
