Questão 3133785

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3133785

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Máquinas de Corrente Contínua

Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

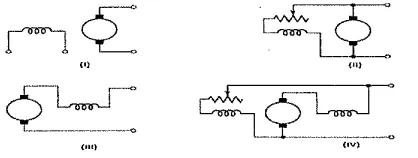

Quatro diagramas de ligações do circuito de campo e armadura de máquinas CC estão apresentados na figura abaixo.

Assinale a opção que representa corretamente o tipo de excitação de cada um desses diagramas.

Alternativa A:
I-excitação independente; Il-excitação em série; III-excitação em derivação(shunt); IV-excitação composta.
Alternativa B:
I- excitação em derivação(shunt); Il-excitação em série; IIl-excitação independente; IV-excitação composta.
Alternativa C:
I-excitação independente; Il-excitação em derivação(shunt); Ill-excitação composta; IV-excitação em série.
Alternativa D:
I-excitação independente; Il-excitação em derivação(shunt); III-excitação em série; IV-excitação composta.
Alternativa E:
I-excitação composta; Il-excitação em derivação(shunt); III-excitação em série; IV-excitação independente.
