O circuito abaixo representa um filtro ativo com amplificadores operacionais ideais. Dados: R 1 =R 2 =20 kΩ; C 1 =0,2 μF; C 2 =0,001 μF; e π≈3. Com base nessas informações, assinale a opção que apresenta qual tipo de filtro e sua(s) respectiva(s) frequência(s) de corte.

Passa — faixa; 41,67 Hz e 8,33 kHz.

Rejeita — faixa; 41,67 Hz e 8,33 kHz.

Passa — faixa; 250 Hz e 8,33 kHz.

Questão 3133706

Engenharia Elétrica e Engenharia Eletrônica · 2025

ID 3133706

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

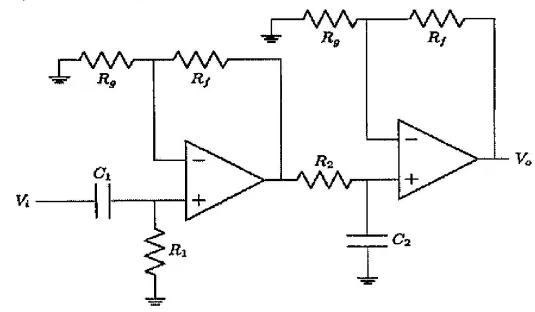

O circuito abaixo representa um filtro ativo com amplificadores operacionais ideais.

Dados:

R₁ =R₂ =20 kΩ;

C₁ =0,2 μF;

C₂ =0,001 μF; e

π≈3.

Com base nessas informações, assinale a opção que apresenta qual tipo de filtro e sua(s) respectiva(s) frequência(s) de corte.
