Questão
ID 3133702Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

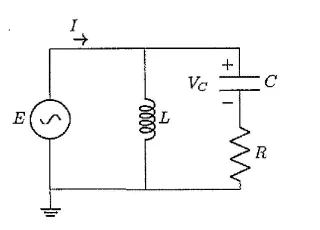

Analise o circuito abaixo.
Dados:
\(\begin{aligned} E &= 10 \, V \angle 20^\circ, \\ X_L &= 5 \, \Omega, \\ X_C &= 3 \, \Omega, \\ R &= 4 \, \Omega, \\ \tan^{-1}\left(\frac{-3}{4}\right) &\approx -37^\circ. \end{aligned}\)
Com base nessas informações, assinale a opção que apresenta a tensão Vc sobre o capacitor e a corrente lL, no indutor.
