Analise o circuito apresentado na Figura 8 abaixo: Sabendo-se que a leitura do voltímetro V 1 é de 20 V e a leitura do amperímetro A 1 é de 667 mA, determine a leitura do amperímetro A 2 e do voltímetro V 2 . Considere os instrumentos como ideais.

A 2 = 0 (zero) A; V 2 = 0 (zero) V

Questão 3133613

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3133613

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

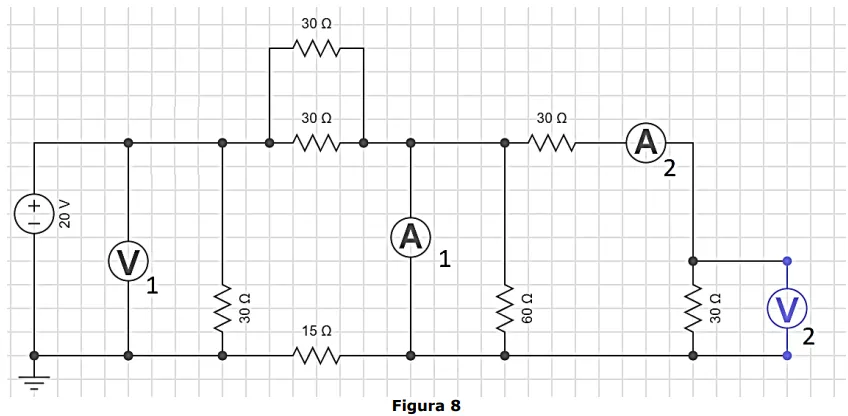

Analise o circuito apresentado na Figura 8 abaixo:

Sabendo-se que a leitura do voltímetro V₁ é de 20 V e a leitura do amperímetro A₁ é de 667 mA, determine a leitura do amperímetro A₂ e do voltímetro V₂. Considere os instrumentos como ideais.
