Questão
ID 3133602Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2025 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo
O sensor de temperatura Pt-100 é composto por um elemento resistivo cuja resistência varia com a temperatura. A resistência do Pt-100 é R0 = 100 Ω quando a temperatura é 0°C. A resistência do Pt-100 varia, aproximadamente, com a temperatura segundo a relação
R(T) = R0 × (1 + α × T)

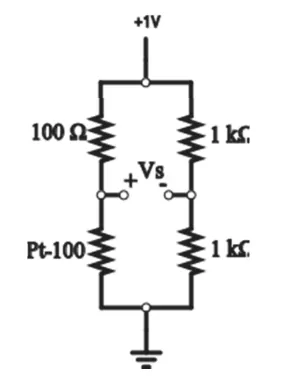

Admitindo que α = 0,4 %/°C, se o Pt-100 for posicionado na ponte de Wheatston da figura apresentada a seguir, qual a diferença de potência Vs quando a temperatura do Pt-100 é de 250 °C e a ponte é alimentada com 1 V?
