Questão
ID 3133597Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

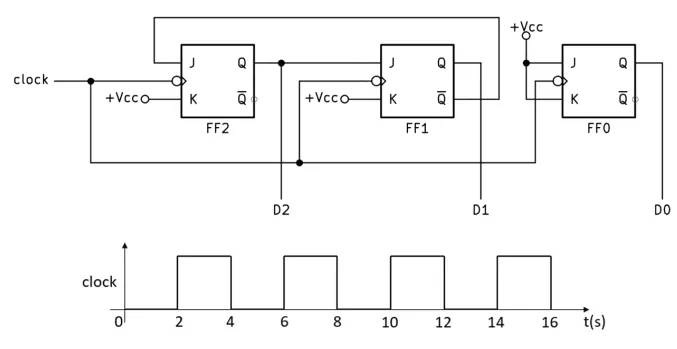

Examine o circuito lógico abaixo e a forma de onda do sinal de clock.
A saída D2 representa o bit mais significativo, e D0, o bit menos significativo. Em t=0 segundos, os flip-flops FF0, FF1 e FF2 apresentam nível lógico zero em suas saídas Q.
Com base nessas informações, assinale a alternativa INCORRETA:
