Questão
ID 3133582Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

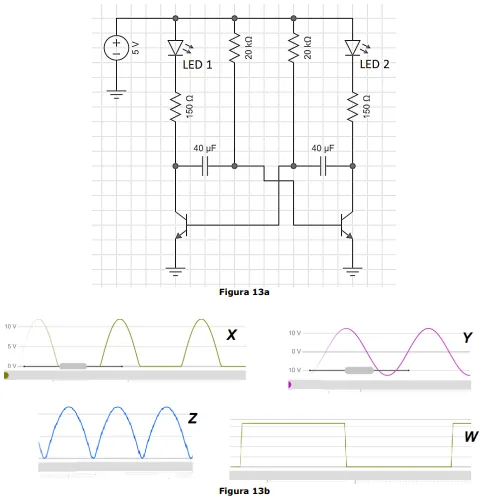

Analise as figuras abaixo, que apresentam um circuito transistorizado (Figura 13a) e possíveis formas de onda (Figura 13b).
Considerando as informações apresentadas, assinale a alternativa que indica a forma de onda da Figura 13b que mais se aproxima do comportamento da corrente no LED 2, apresentado na Figura 13a.
