Questão
ID 3133481Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Controladores (Proporcional, PI e PID)
Ano: 2025 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Universidade Federal do Oeste do Pará

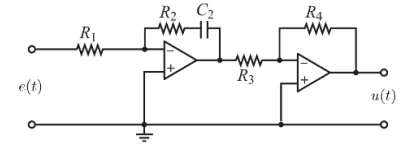

O circuito eletrônico mostrado a seguir permite implementar um controlador Proporcional-Integral, cuja entrada é o sinal de erro \(e\left(t\right)\) e a saída é o sinal de controle \(u\left(t\right)\) .
Sabendo que a função de transferência do circuito é dada por
, assinale a alternativa que apresenta a relação correta entre os elementos de circuito e os ganhos Proporcional \(\left(k_p\right)\) e Integra \(\left(k_i\right)\)
