Questão
ID 3133477Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Análise em Regime Permanente
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

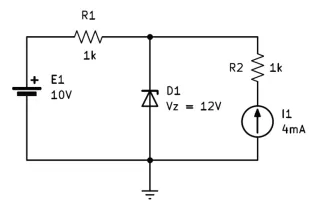

Para o circuito a seguir, analise as seguintes afirmativas:
I- O Diodo zener D1 irá conduzir.
II- O módulo da tensão da fonte de corrente I1 é 18 volts.
III- O módulo da tensão em R2 é 4 volts.
IV- O módulo da corrente que circula na fonte de tensão E1 é de 4 mA.
Em relação ao circuito, está correto o que se afirma em
