Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Considerar estes valores quando necessário:
√2 = 1,41
√3 = 1,73
𝑠𝑒𝑛(30°) = 1/2
𝑠𝑒𝑛(45°) = √2/2
𝑠𝑒𝑛(60°) = √3/2
𝜋 = 3,14
𝑐𝑜𝑠(30°) = √3/2
𝑐𝑜𝑠(45°) = √2/2
𝑐𝑜𝑠(60°) = 1/2

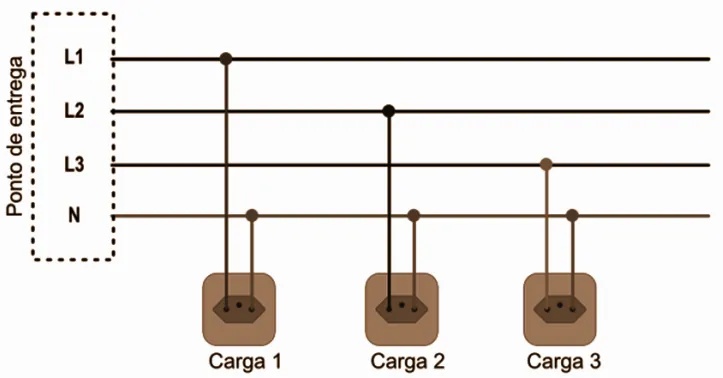

Em instalações residenciais de baixa tensão, a partir de uma determinada carga prevista na instalação, recomenda-se que se utilize o sistema trifásico de 4 fios, com distribuição equilibrada da carga entre as fases. Nesses sistemas, entretanto, a necessidade de uma proteção contra uma interrupção externa de neutro é imprescindível. No esquema a seguir, por exemplo, há três tomadas de uma instalação residencial, cuja tensão de fase é 220V. Elas são destinadas a equipamentos distintos com potências Pc1 = 10W, Pc2 = 100W e Pc3 = 1000W. Cada equipamento está ligado em uma fase diferente.
Fonte: FUNCERN, 2025.
Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,
