Questão
ID 3133455Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

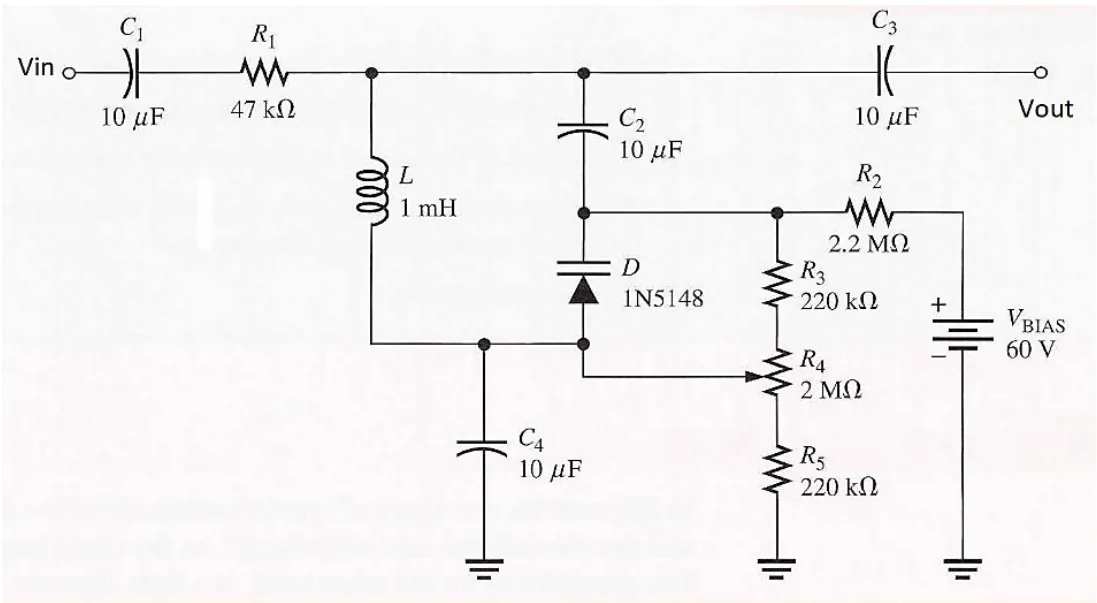

A Figura 9 abaixo apresenta um circuito com um certo tipo de diodo.
Figura 9
Fonte: Floyd (2018).
Sobre o circuito apresentado na Figura 9, analise as assertivas a seguir:
I. Trata-se de um circuito empregando um diodo varactor, também conhecido como varicap.
II. Quando polarizado reversamente, apresenta um comportamento capacitivo, isso é, comporta-se como um capacitor.
III. Pode-se controlar a capacitância quando o varactor está reversamente polarizado, variando-se a tensão de polarização reversa.
IV. O resistor variável R4 é o responsável pelo ajustamento da polarização reversa e, consequentemente, da capacitância do varactor.
V. O circuito teria aplicação em circuitos sintonizadores, como os utilizados em radiofrequência.
Quais estão corretas?
