Analise as Figuras abaixo, que apresentam um circuito bem conhecido e largamente empregado em sistemas de controle (Figura 6a) e, em seguida, possíveis formas de onda (Figura 6b).

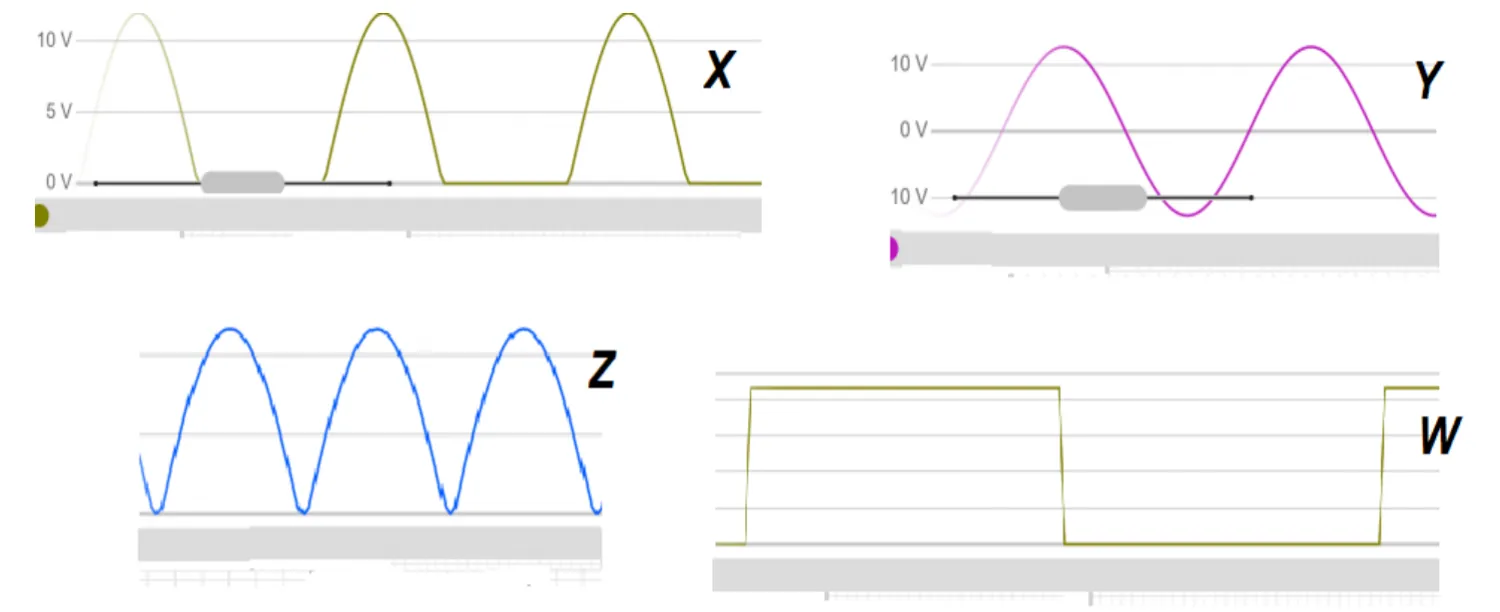

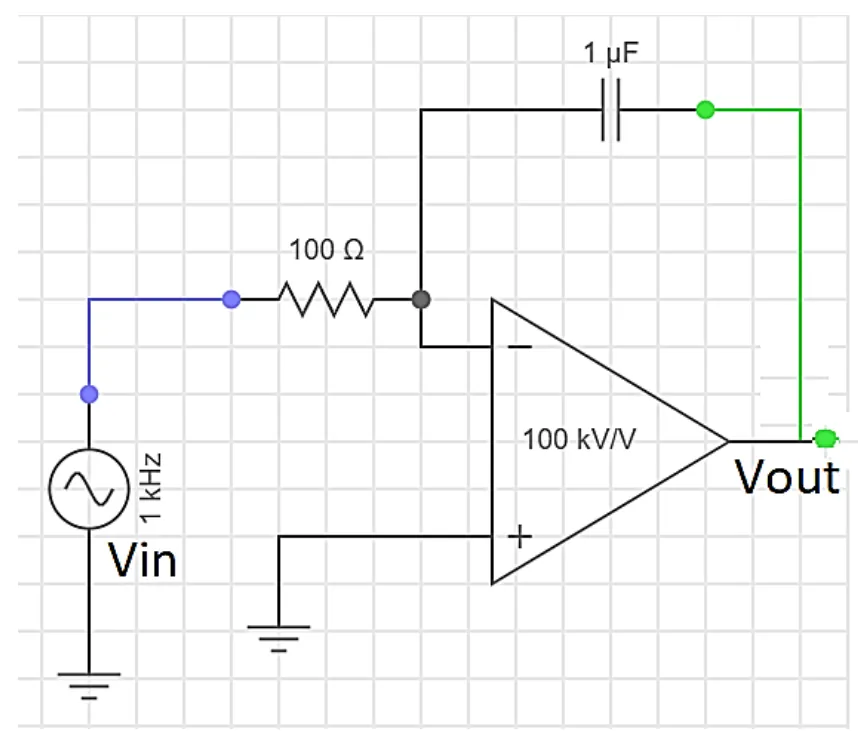

Figura 6a
Figura 6b
Considerando as informações apresentadas nas Figuras 6a e 6b, para a Vin, cuja entrada é senoidal, determine a forma de onda da saída Vout.
