Questão
ID 3133445Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

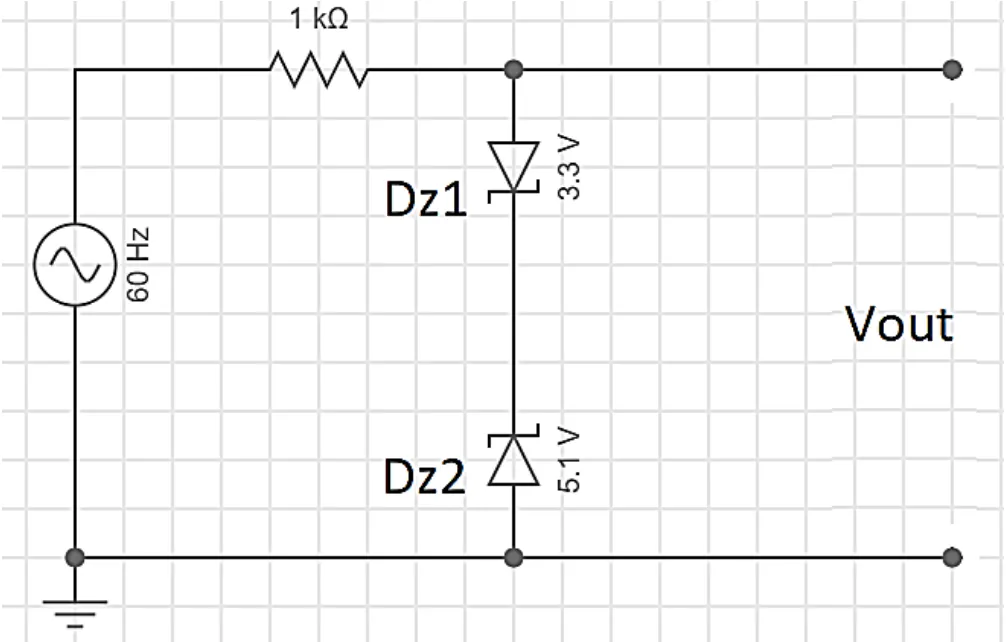

Analise o circuito apresentado na Figura 3 abaixo, no qual dois diodos zener estão atuando como limitadores de tensão:
Figura 3
Com base nas informações apresentadas, determine, respectivamente, os valores de pico máximo e mínimo de saída do circuito. Considere os componentes como ideais e a tensão de junção quando em modo de condução igual a 0,7 V. VDZ1 = 3,3 V e VDZ2 = 5,1 V.
