Questão 3133427

Em aplicações industriais, motores elétricos podem ser projetados para operar em dupla tensão (220/380 V), permitindo flexibilidade na instalação conforme a disponibilidade da rede. O circuito de partida de um motor com seis bornes de ligação pode utilizar uma configuração que reduza a corrente de partida, preservando o sistema elétrico e garantindo a aceleração adequada da carga.

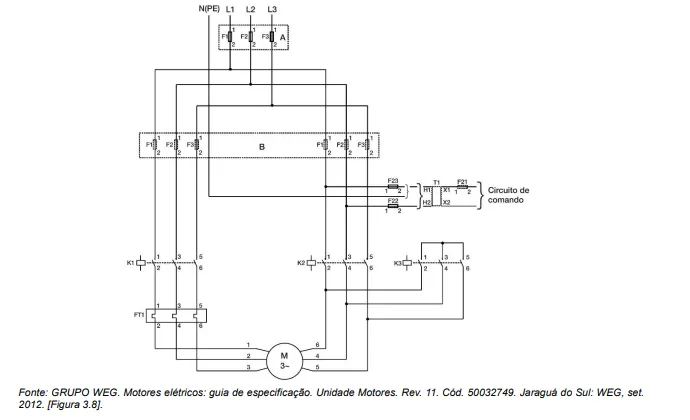

Considere um motor trifásico alimentado por um circuito, conforme diagrama abaixo:

Considere os seguintes componentes no circuito de partida:

- Fusíveis de força: F1, F2, F3

- Fusíveis de comando: F21 e F22

- Transformador de comando: T1

- Contatores: K1, K2 e K3

- Relé de sobrecarga: FT1

- Motor: M1

Com base nas características descritas, e no esquema típico de ligação para dupla tensão, selecione a alternativa CORRETA:
