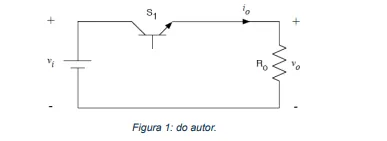

No contexto de sistemas industriais, transistores são amplamente utilizados em circuitos chaveados para controle de tensão e potência em cargas resistivas. Considere um conversor CC-CC com chave ideal (𝑆 1 ) representada por um transistor, alimentado por uma fonte de 20V (𝑉 𝑖 ) e conectado a uma carga de 10Ω (𝑅 0 ). A frequência de comutação do circuito é de 1kHz (𝑓), e a razão cíclica (𝐷) do transistor é de 40%. Com base nesses parâmetros, calcule a tensão média aplicada à carga (𝑉 𝑜 ) e determine os tempos de comutação total (𝑇 𝑆 ), condução (𝑇 𝑜𝑛 ) e bloqueio (𝑇 𝑜𝑓𝑓 ) do transistor no circuito. De acordo com as afirmações acima, assinale a alternativa CORRETA :

Vo = 8 V; TS = 1ms; Ton = 0,4ms; Toff = 0,6ms

Vo = 14 V; TS = 1s; Ton = 4ms; Toff = 6ms

Vo = 8 V; TS = 1ms; Ton = 0,6ms; Toff = 0,4ms

Vo = 28 V; TS = 1s; Ton = 0,4s; Toff = 0,4s

Vo = 20 V; TS = 10ms; Ton = 4ms; Toff = 6ms

Questão 3133420

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3133420

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2025 Banca: UFCG - Universidade Federal de Campina Grande Órgão: Universidade Federal de Campina Grande

No contexto de sistemas industriais, transistores são amplamente utilizados em circuitos chaveados para controle de tensão e potência em cargas resistivas. Considere um conversor CC-CC com chave ideal (𝑆₁ ) representada por um transistor, alimentado por uma fonte de 20V (𝑉_𝑖 ) e conectado a uma carga de 10Ω (𝑅₀ ). A frequência de comutação do circuito é de 1kHz (𝑓), e a razão cíclica (𝐷) do transistor é de 40%. Com base nesses parâmetros, calcule a tensão média aplicada à carga (𝑉_𝑜) e determine os tempos de comutação total (𝑇_𝑆 ), condução (𝑇_𝑜𝑛) e bloqueio (𝑇_𝑜𝑓𝑓) do transistor no circuito.

De acordo com as afirmações acima, assinale a alternativa CORRETA:
