Analise o diagrama elétrico apresentado na Figura 4 e as informações apresentadas abaixo: Tensão de fase: 100 V. Relação de espiras 1:5 Figura 4 Com base no exposto, determine a configuração de ligação do transformador trifásico, a leitura do Voltímetro V Y e a corrente no Amperímetro A 1 , respectivamente.

Configuração triângulo-triângulo – V Y = 173,2 V – A 1 = 100 A.

Configuração estrela-estrela – V Y = 173,2 V – A 1 = 100 A.

Configuração estrela-triângulo – V Y = 173,2 V – A 1 = 173,2 A.

Configuração triângulo-estrela – V Y = 173,2 V – A 1 = 100 A.

Questão 3133406

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3133406

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Tangará da Serra

Analise o diagrama elétrico apresentado na Figura 4 e as informações apresentadas abaixo:

Tensão de fase: 100 V.
Relação de espiras 1:5

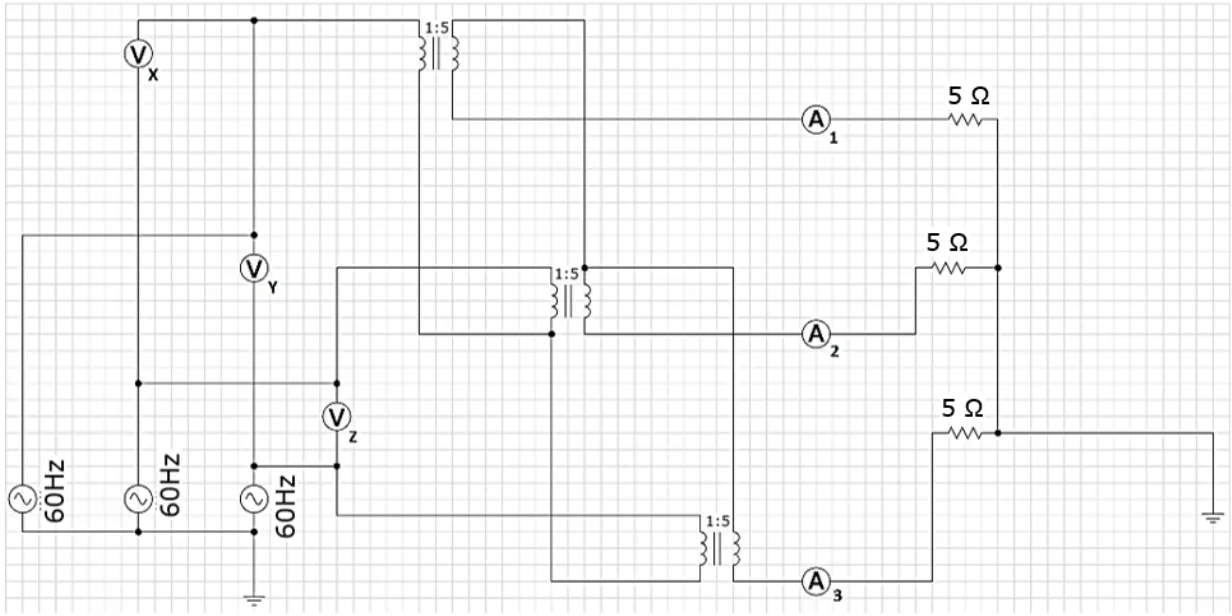

Figura 4

Com base no exposto, determine a configuração de ligação do transformador trifásico, a leitura do Voltímetro V_Y e a corrente no Amperímetro A₁, respectivamente.
